レイアウトモジュールへの道 その４
モジュールのパソコン制御化を推進してみました。
構成
制御用機器は、給電切換え器（ＳＰＣ−５）、メイン制御（ＭＰＣ−５）、
設定装置（ＣＰＣ−５）とパソコンです。
ＳＰＣ−５はその３で作成した切換え器を修正しました。
ロータリースイッチを５接点から４接点に変更し、構内給電はリレーで切換え、
リレーはＭＰＣ−５から制御します。制御線は２５本です。
ＣＰＣ５には２行表示のＬＣＤとキースイッチ（とりあえず８ヶ）を搭載しています。
（スイッチは搭載予定．．．現在は暫定品を使用）

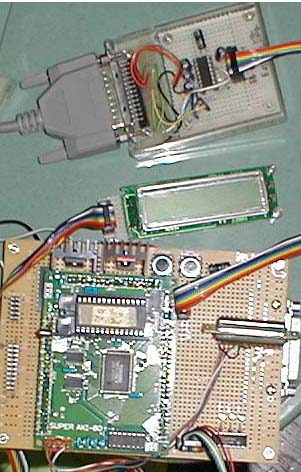

ＭＰＣ５には秋月電子通商のSuperAki80を使用（Ｚ８０ワンボードマイコン）しています。
給電切換器 制御器 コントローラー
ＳＰＣ−５←25Pin→ＭＰＣ−５←10Pin*2→ＣＰＣ−５
(Super Aki80)
