クロスポイント　東武２０００系製作(塗装後組立編)

・先頭車ライト点灯加工

先頭車はライトを点灯させるため、点灯回路を付加します。点灯回路は自作です。

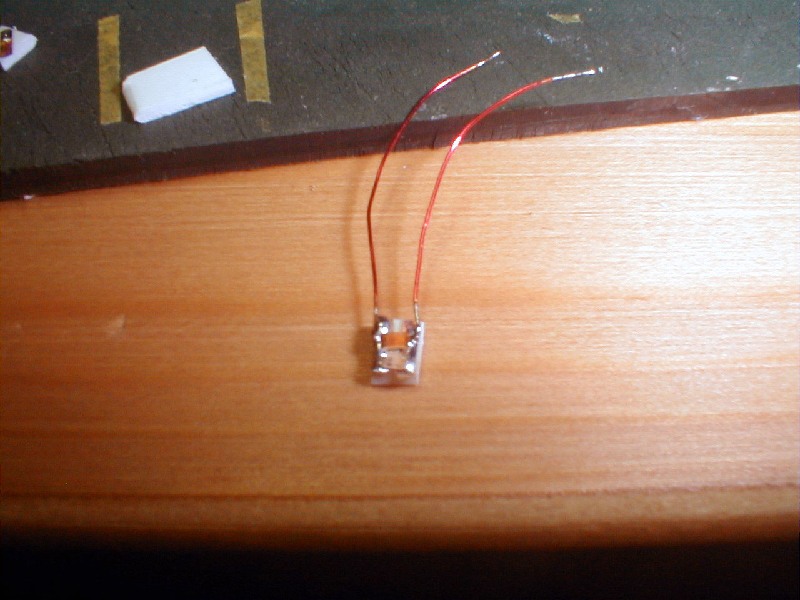

ライトユニットは1.2mmのプラ板に銅板を接着してチップLEDを半田付けします。

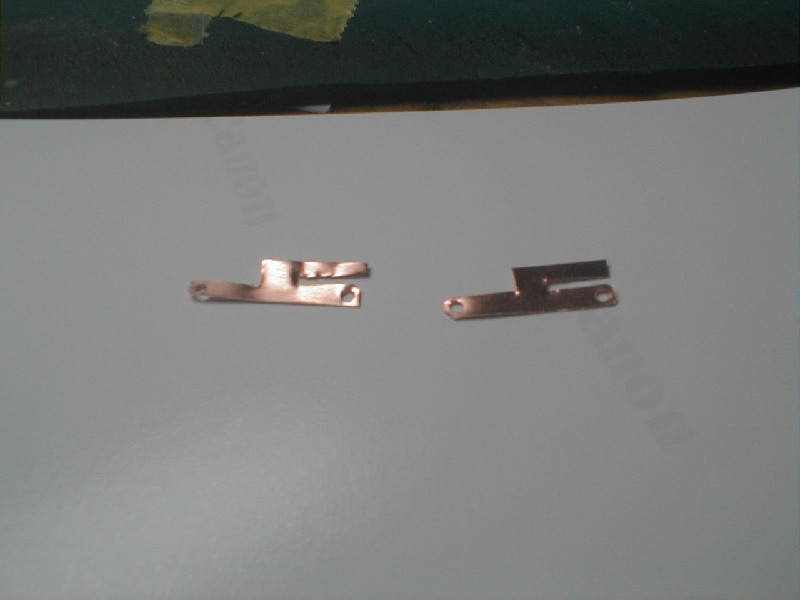

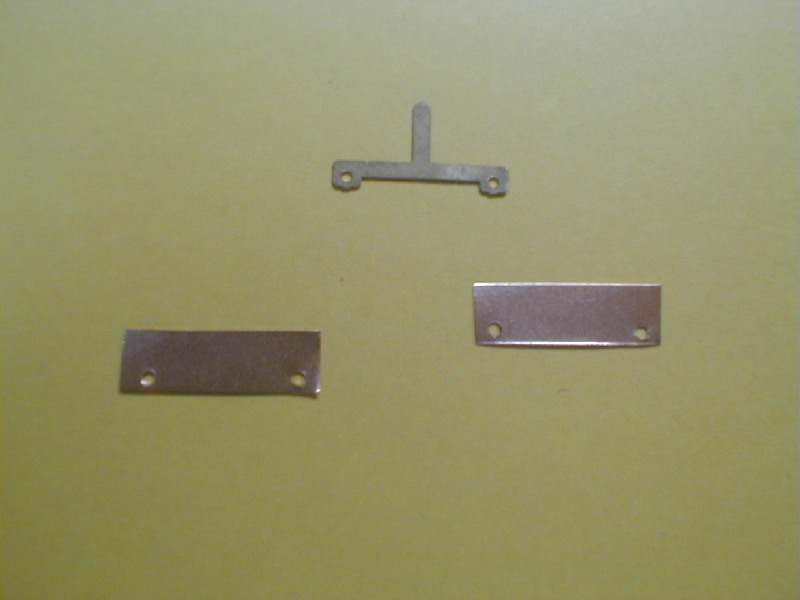

集電板を作ります。0.1mm厚の銅板を使用し、軸間と同じ間隔で0.8mmのドリルで穴をあけます。
ペアハンズの集電板をベースに作ると楽です。

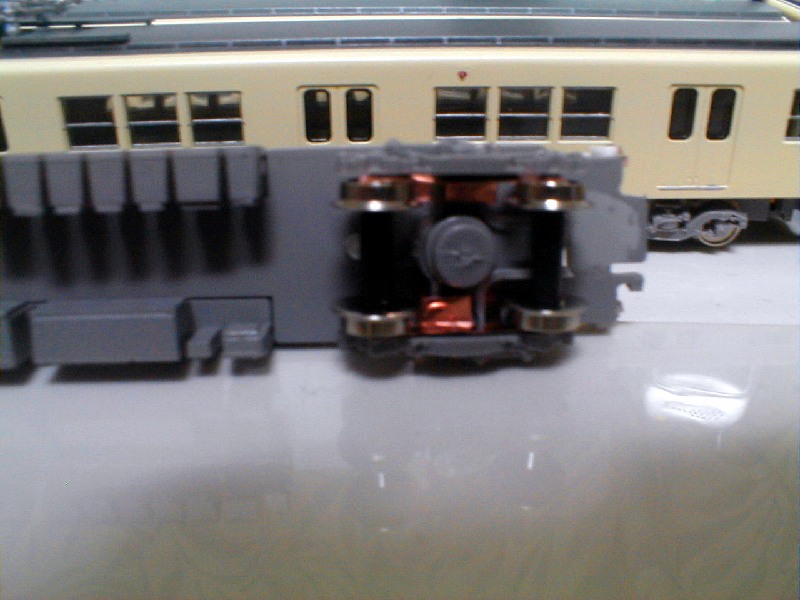

車輪をKATOの中空軸車輪に交換し集電板を取りつけます。
台車を転がしてみて、できるだけ抵抗が少なくなるよう穴の大きさを調整します。

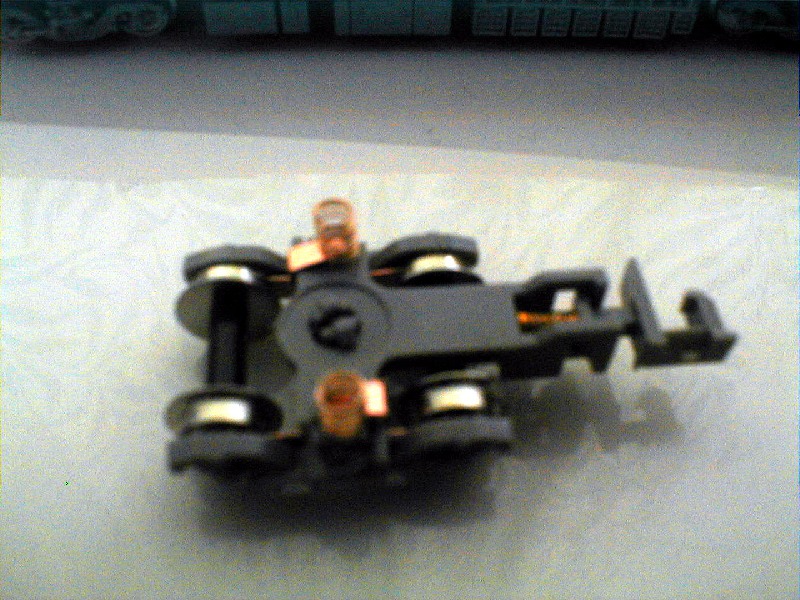

上部にTOMIXのJS13集電バネを半分に切ってゴム系の接着剤で固定します。

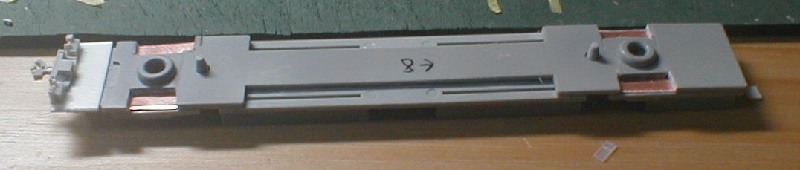

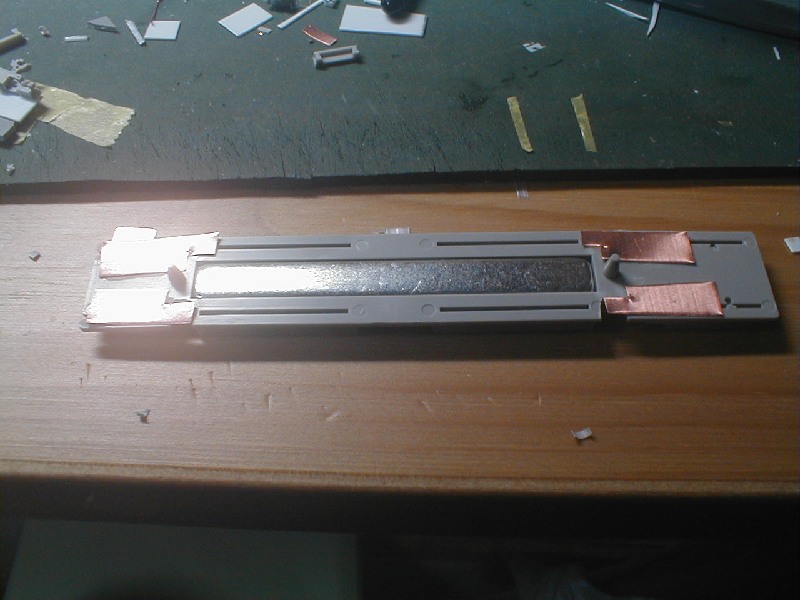

床板に切り欠けを作り、椅子と床板の間に銅板を挟み込みます。

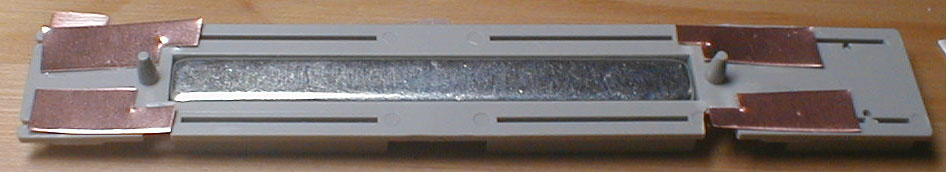

椅子側に銅板を接着します。





床板と接着します。





テールライトレンズが床下に当たるので削り取ります。

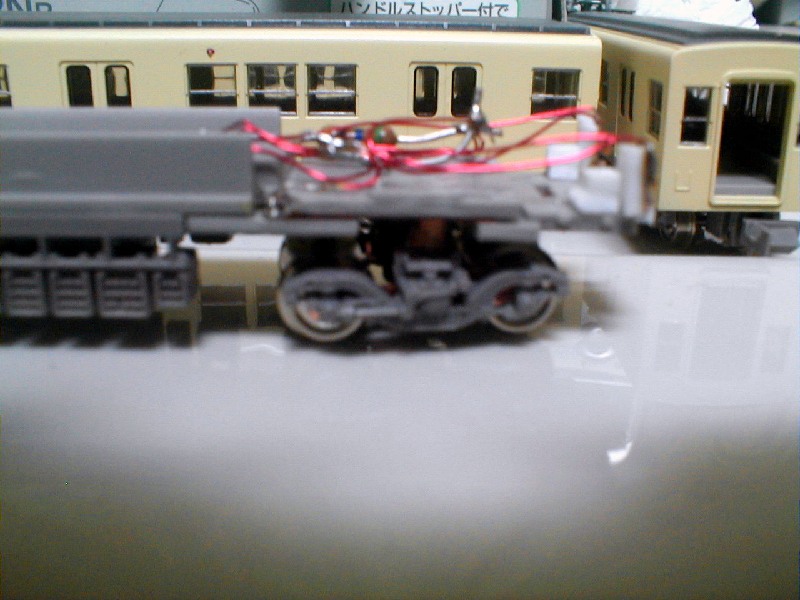

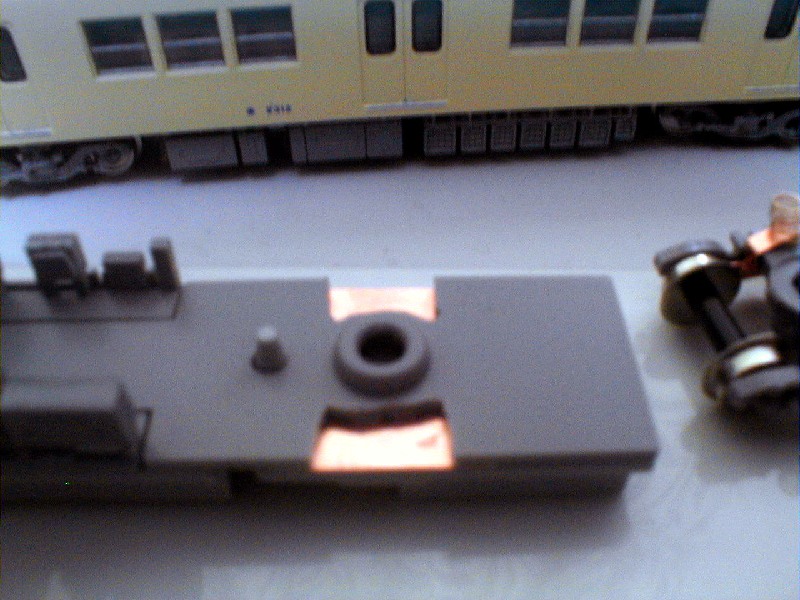

台車を取りつけてみて、動きを確認しましょう。

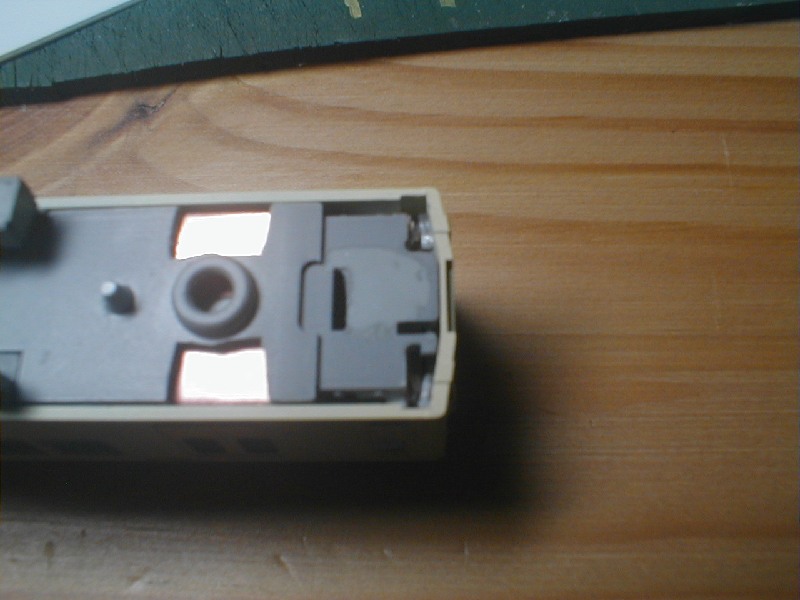

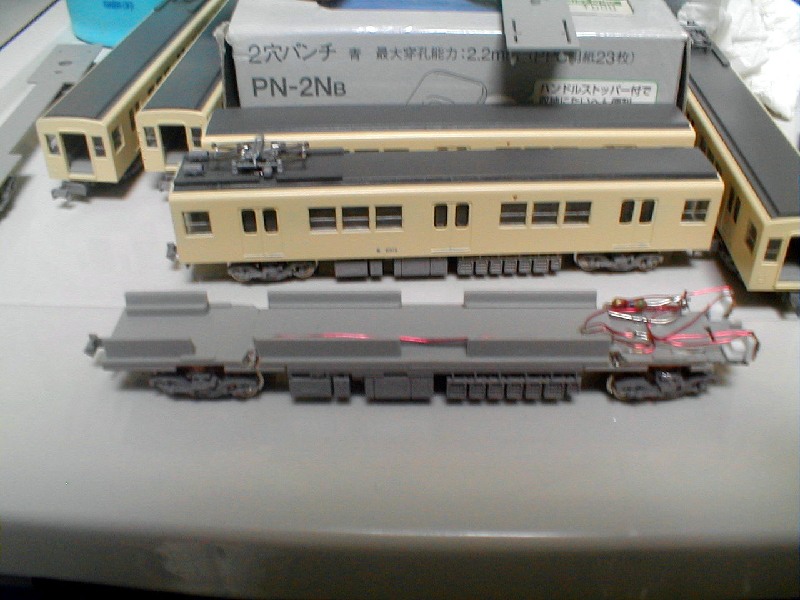

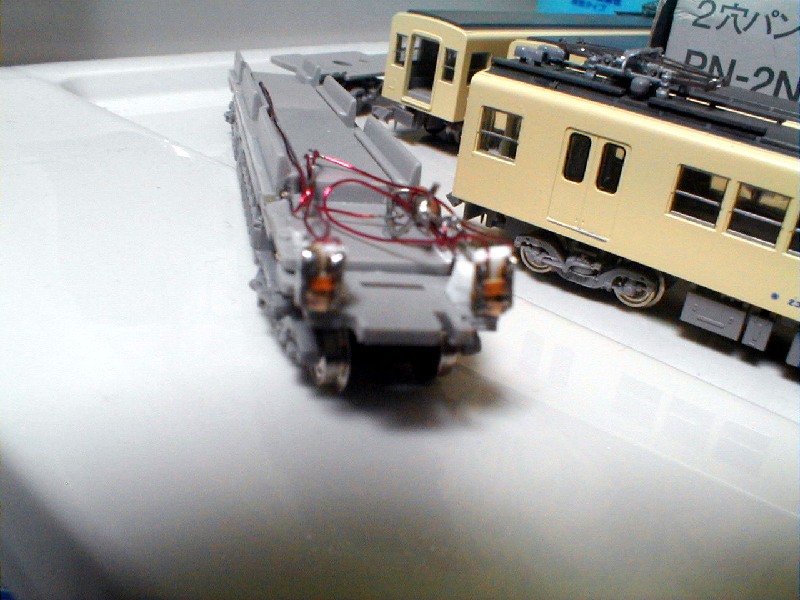

ライトユニットを接着します。

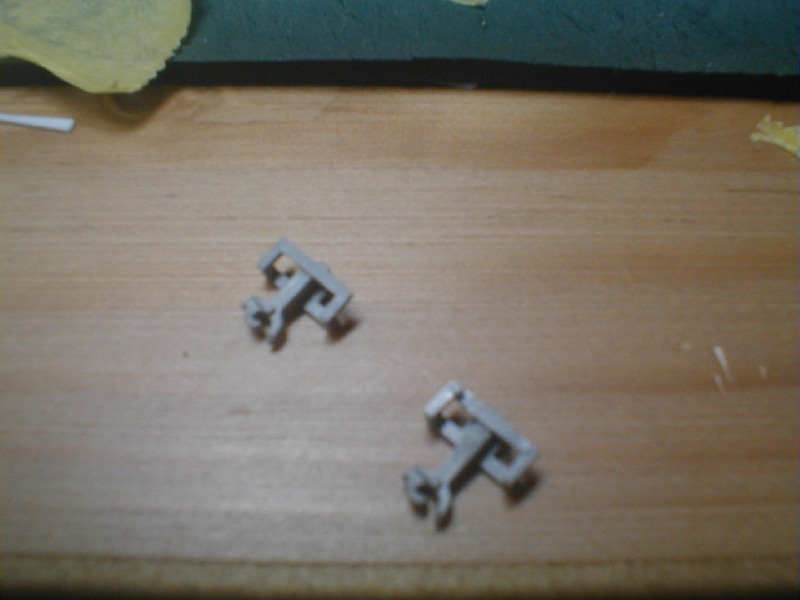

ダミー連結器は長いので２ｍｍほど切り詰めます。
右が切り詰め前、左が切り詰め後です。

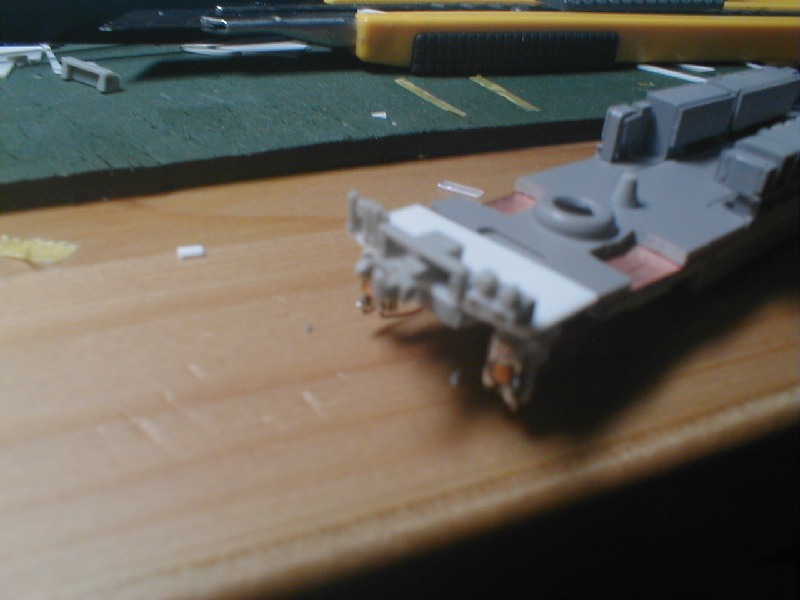

更に左右が寂しいので東急７０００系のジャンパー栓を接着します。

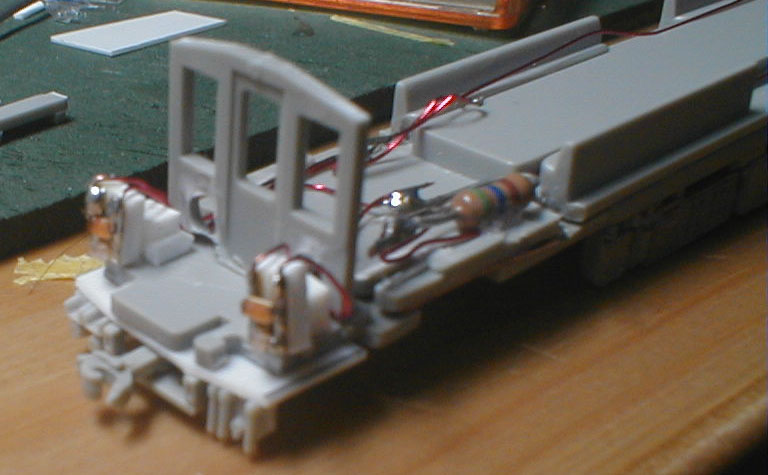

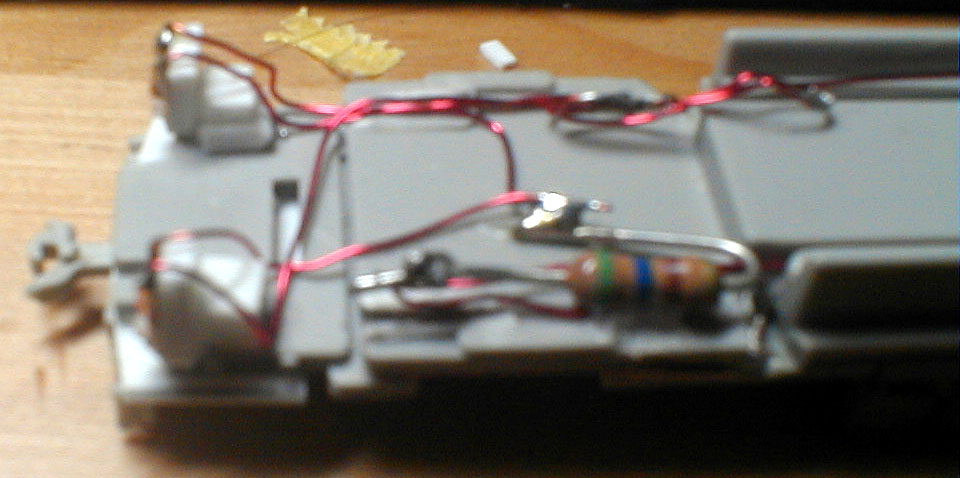

抵抗は510Ωを使用しました。







ライトレンズはヘッドライトとテールライトを分離して接着します。テールライトは先端だけクリアレッドで塗装します。

・屋根板加工

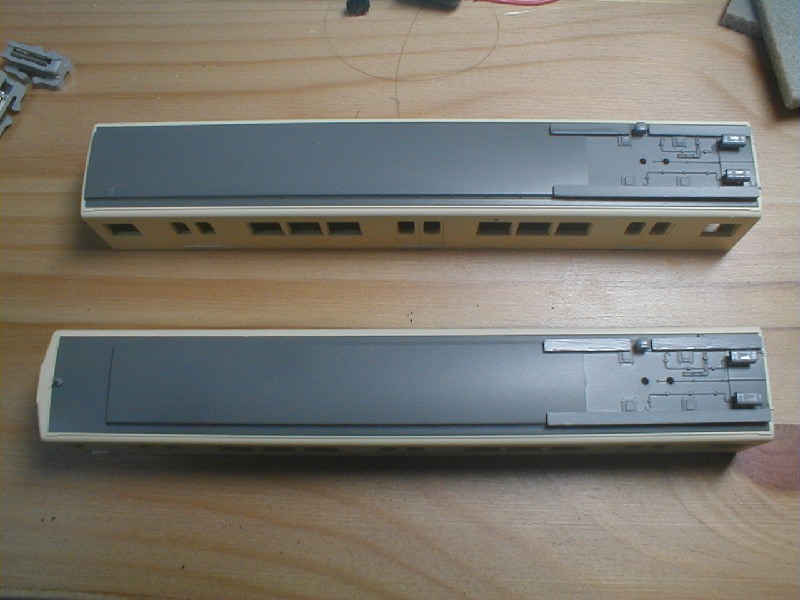

屋根板は全長が若干長いので前側をヤスリで削ります。ほんの少しで削りすぎないようにします。

パンタ横のランボードをダークグレーに筆塗りして接着します。避雷器とヒューズボックスはネズミ色に筆塗りして接着します。
パンタは穴が小さく取り付けにくいので1.2mmのドリルで穴を広げます。
先頭車の無線アンテナはKATOの205系のATCアンテナを使用します。
屋根板はゴム系接着材にて接着します。



・インレタ

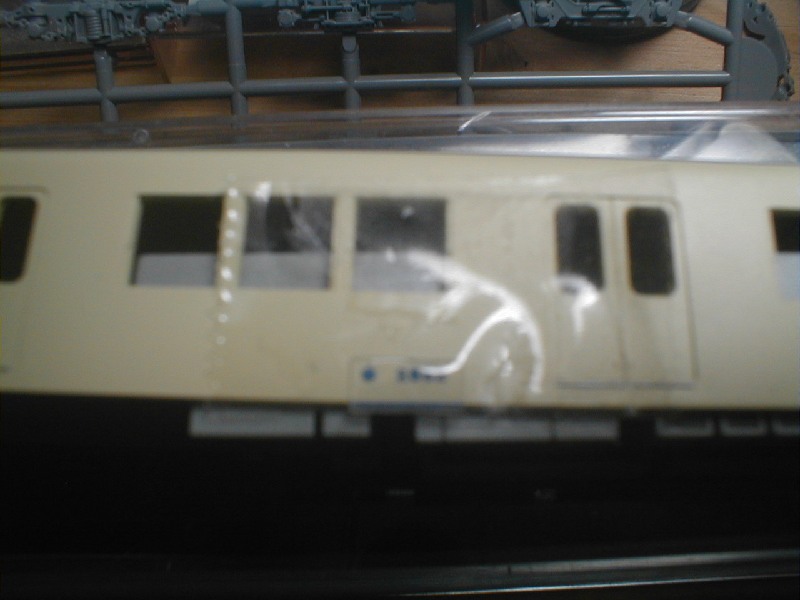

別売のインレタを転写します。今回、車番は2112Fとしました。
インレタは転写する車番を切りだし、セロハンテープで目的の場所に貼り付け、上からバーニッシャー（転写棒）で擦ります。



ここまで完成したら「クリア（半光沢）」を吹きつけます。

・窓

窓サッシを銀でＨゴムを黒で丁寧に筆塗りします。はみ出したりした場合は薄め液を浸した綿棒で拭き取ります。

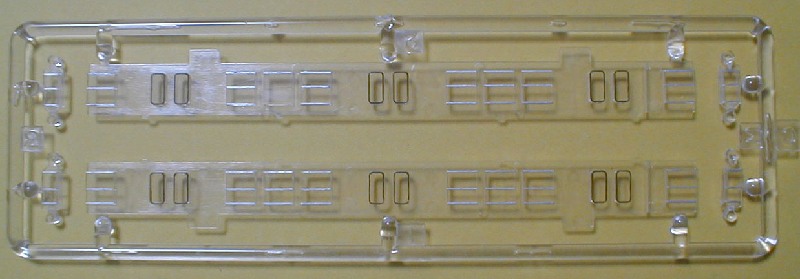

窓はゴム系接着材にて固定します。なお床板と当たる爪は0.5mm程削った方が良いと思います。
そのままですと腰高になります。自分は組みたてたあとに気がついたので、床板の方を削りましたが．．．



・ステッカー

先頭車前面には行き先字幕を、側面には「日比谷線直通」のステッカーを貼りました。
