クロスポイント　東武２０００系製作(塗装前組立編)

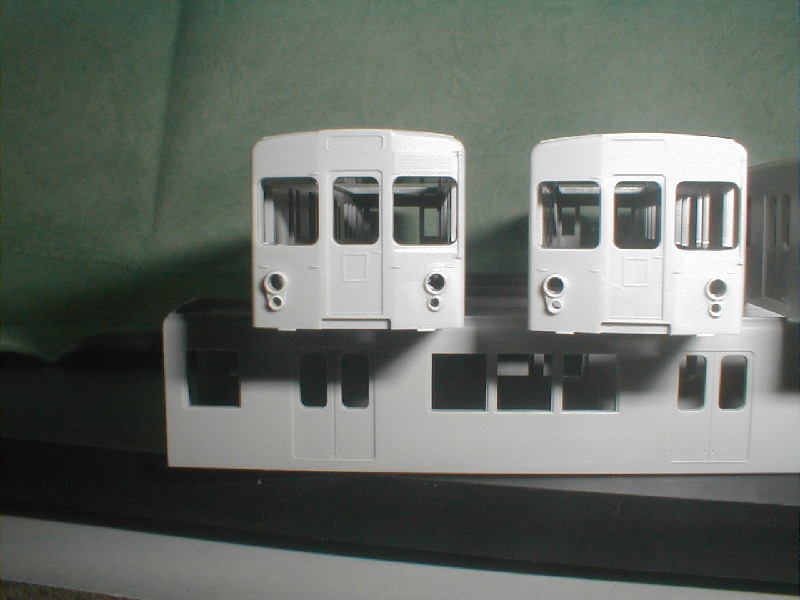

・先頭車テールライト加工



先頭車のテールライトが貫通していないので0.8mmのドリルで穴を空けます。
最初にポンチでマークして真ん中にポンチできたら穴をあけます。
それでも多少ずれてしまいましたが。

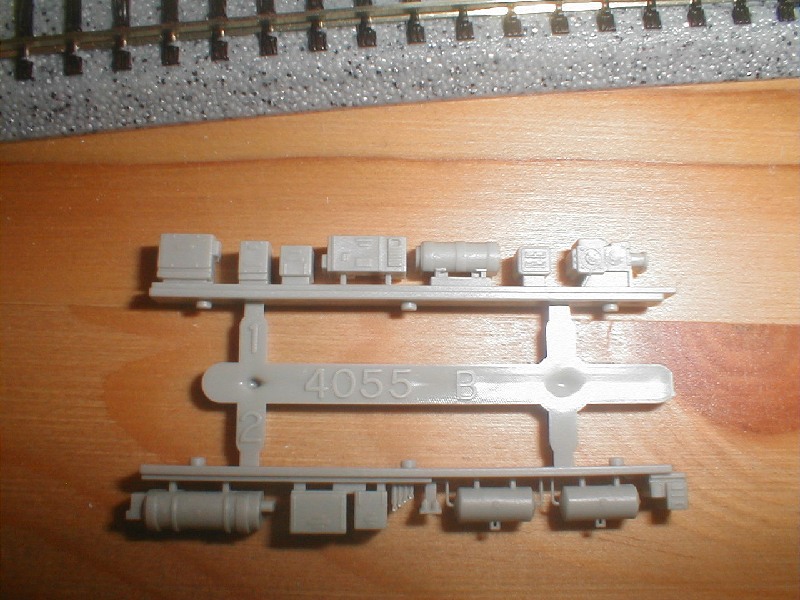

・床下機器加工

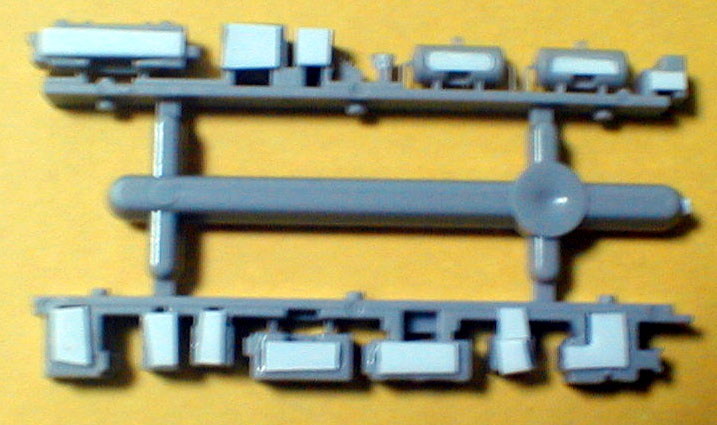

床下機器は裏がくり抜かれているので、プラ板で塞ぎます。
手間はかかりますが綺麗に仕上げるコツです。

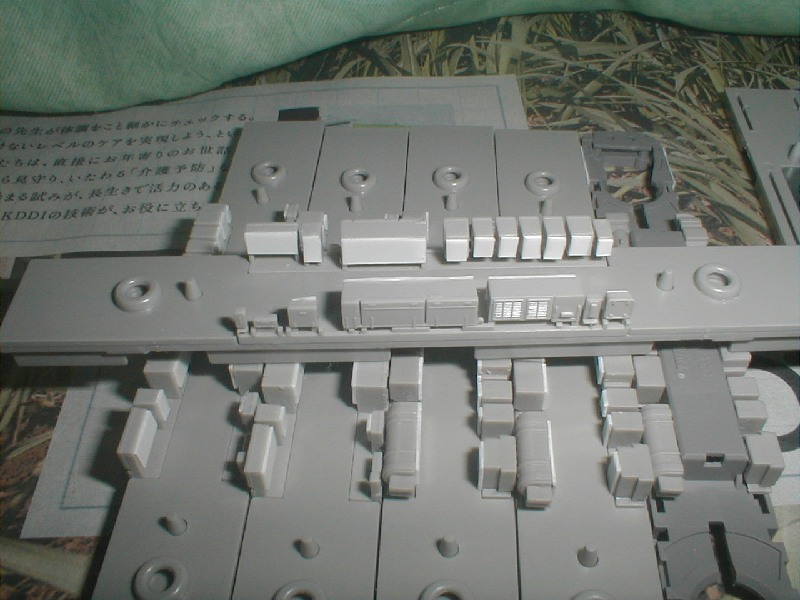

動力車は床下機器をばらして１つ１つ接着していきました。

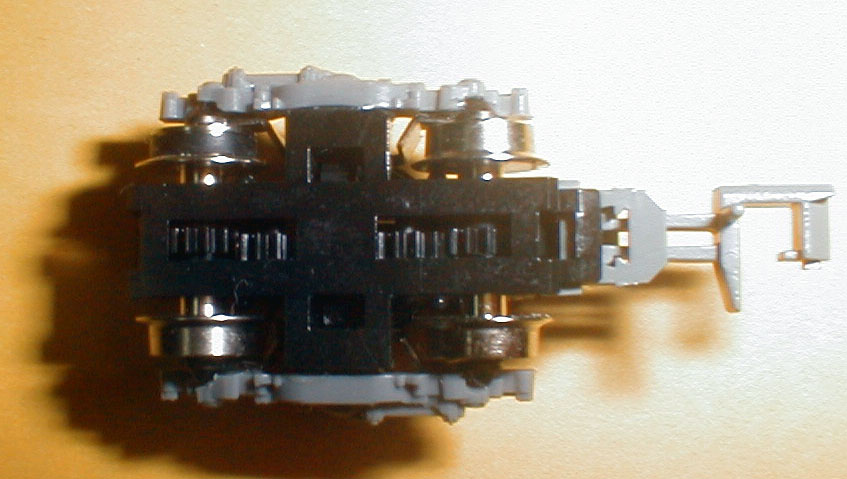

・動力ユニット加工

動力ユニットは鉄コレの動力を使います。ただＧＭとＴＯＭＹで軸間が1mmほど異なるので結構面倒です。

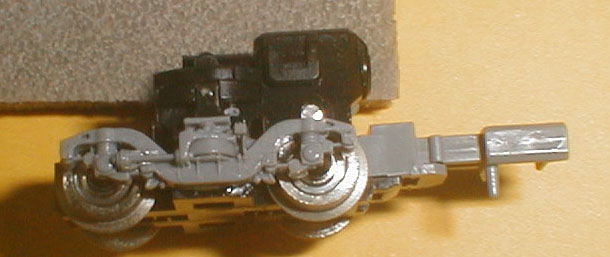

FS340台車の側面のみを切りだし、台車軸受けをドリルで広げてピッタリとはまるように加工します。
その後エポキシ系接着材で接着します。

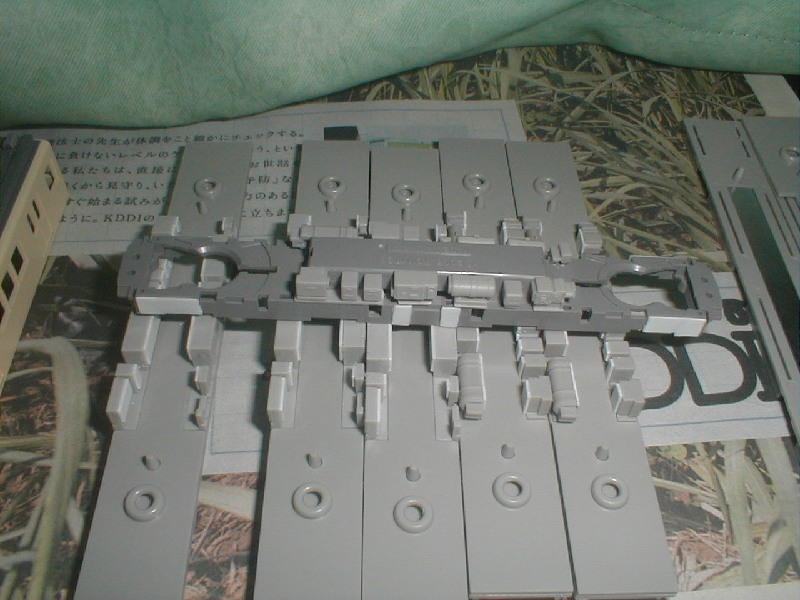

動力ユニットは床板が若干はみ出す位の位置に止まるようにボディーを加工します。

本来ならボディー下と一致するのが良いのですが、トレーラーが若干高めになっているのでこちらにあわせます。

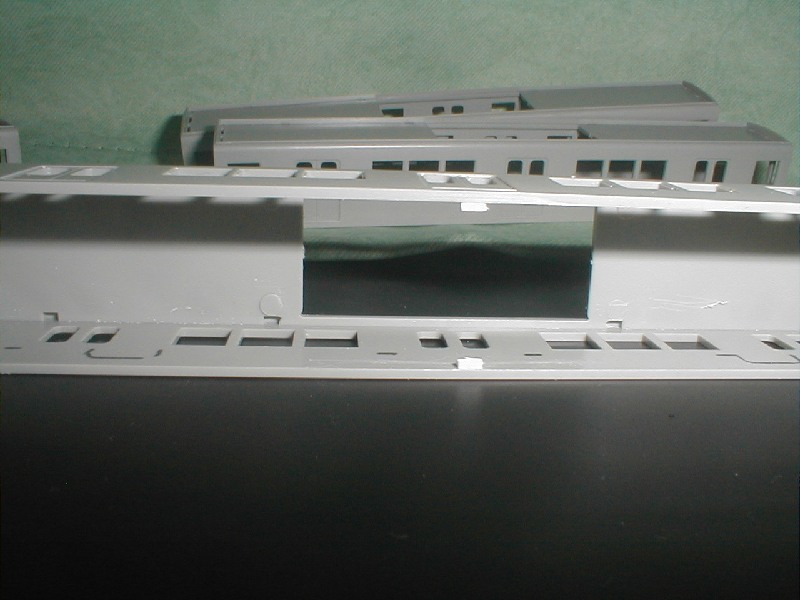

ボディーに動力を固定する爪を作っておきます。



窓下側が当たりますので削ります。
