常点灯、車輛改造

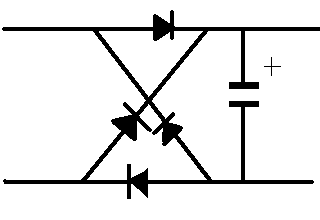

回路図



部品表

コンデンサー　２．２μＦ　２５Ｖ（タンタルか電解）
ダイオード　　１Ｓ１５８８（４本）

ダイオードは１袋２００本で６００円程で売られています。
これ１袋あればほとんど足ります。

別売り室内灯の加工（オハネ２５−１００など）

ライトユニットに全ての部品を装着します。



ライトユニット下側の金属板はビニールテープで絶縁、ダイオードを装着します。
電球のの線は切断します。



更にダイオードを斜めに半田付けします。



コンデンサーを半田付け、配線して完成です。




室内灯標準装備車の加工（北斗星オハネ２５−０など）

ライトユニットが取り付ける部分の後ろ側にダイオード、前にコンデンサーを装着
します。


（写真は電解コンデンサー使用）

集電版は短くカット、コンデンサーの足とライトユニットを接触させる形にします。
トイレ窓が邪魔になりますので、窓だけを切り出して接着します。
こちらは比較的やりやすいです。


（写真はタンタルコンデンサー使用）

また、オハネフ２５は変換ユニットの上にコンデンサーをつけます。
（ダイオード不要）
