電子オルゴール製作(Low)、ハード編

電子オルゴール(Low)ハード編

パーツリスト

・ＣＰＵ、サンハヤト78K0S/KA1+

サンハヤトオリジナルの78K0S/KA1Pです。

NECのuPD78F9222と同等です。ピン配置は違いますので、添付の説明書を良く確認してください。
スペックはuPD78F9222のマニアルを参考にしてください。

外付け電気パーツです。

・トランジスタ、2SC1815

・抵抗、4.7KΩ、10KΩ、1KΩ

・６Ｐコネクタ(MINICUBE2との接続用)

・ジャンパースイッチ(書き込み時の切り換え用)

操作系電気パーツ

・スピーカー

・スイッチ２ヶ

・セレクトスイッチ

F=ALL ON,0=ALL OFFタイプです。
0=ALL OFFの方が使いやすいと思いますが．．．

・電池ボックス

動作電圧が2.2～5.5Vなので、その範囲になるような電池を選びます。

メカパーツ

・基板

・ネジ、基板を固定するネジです

・ケース、秋月電子通商で売られています。蓋つきで便利です。

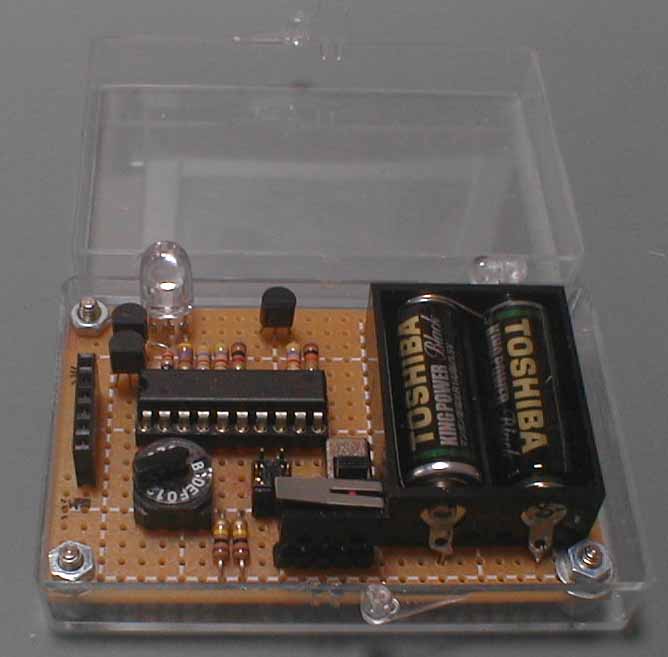

回路図です。これを参照して組んでください。完成すると下記の写真のようになります。
